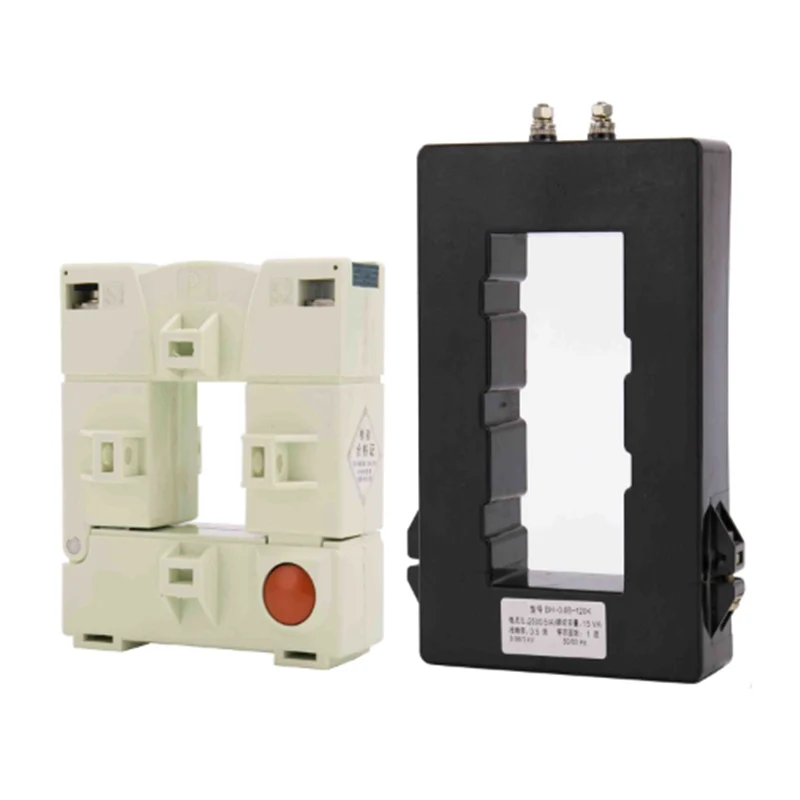

BH- 0.66 Series K ток трансформатори

Токът на ток на BH-0.66 Series K е тип CT-CT. Използва се главно за приложения за кабелна или шина и за измерване и мониторинг на тока. Дизайнът на разделеното ядро позволява да се отваря, инсталира и затвори, без да се изключва веригата, към която е прикрепена. Забележка: Моля, имайте предвид, че вторичната намотка с отворен кръг е строго забранена по време на инсталацията на CT, за да избегнете повреда на КТ, както и на лични наранявания и злополуки.

Изпратете запитване

Описание на продукта

BH- 0.66 Series K ток Трансформатори Отворен тип трансформатор и се използва главно в кабелна или шина, използван като измерване и мониторинг на ток и се сглобява в ситуация на захранване.

ЗАБЕЛЕЖКА: Сглобяването на текущия трансформатор, той забранява на двете отворени, за да се избегне повреда на текущия трансформатор и да се избегне произшествие на оборудване или лично нараняване.

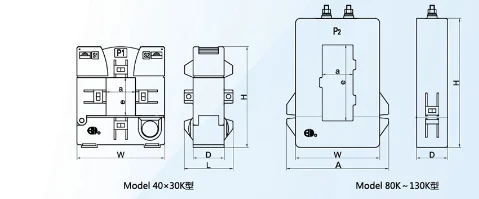

Спецификации и размери

Модел	Очертание на очертанията (mm)						Размер на прозореца (mm)
Модел	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120k	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

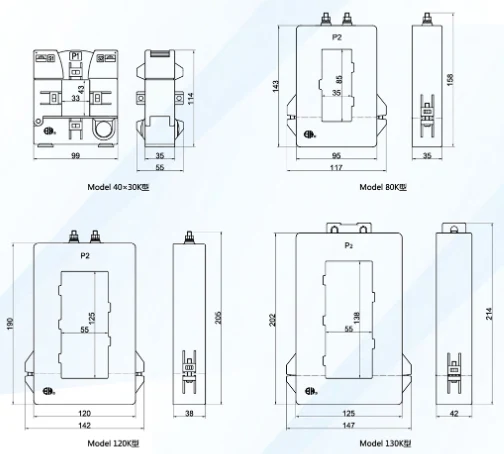

Диаграма

Технически параметри

Модел		40x30k	80k	120k	130k
Клас за точност		0.5 1	0.5 1 2	0.5 1	0.5 1
Първичен ток/вторичен Ток (а)		(VA) с рейтинг тежест (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Избор на бленда

Раздел (M㎡) Брой на Основни проводници		16	25	35	50	70	95	120	150	185	240
1Core	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1Core	YJV	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2cores	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2cores	YJV	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3cores	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3cores	YJV	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4cores (3+1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4cores (3+1)	YJV	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4cores	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4cores	YJV	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
