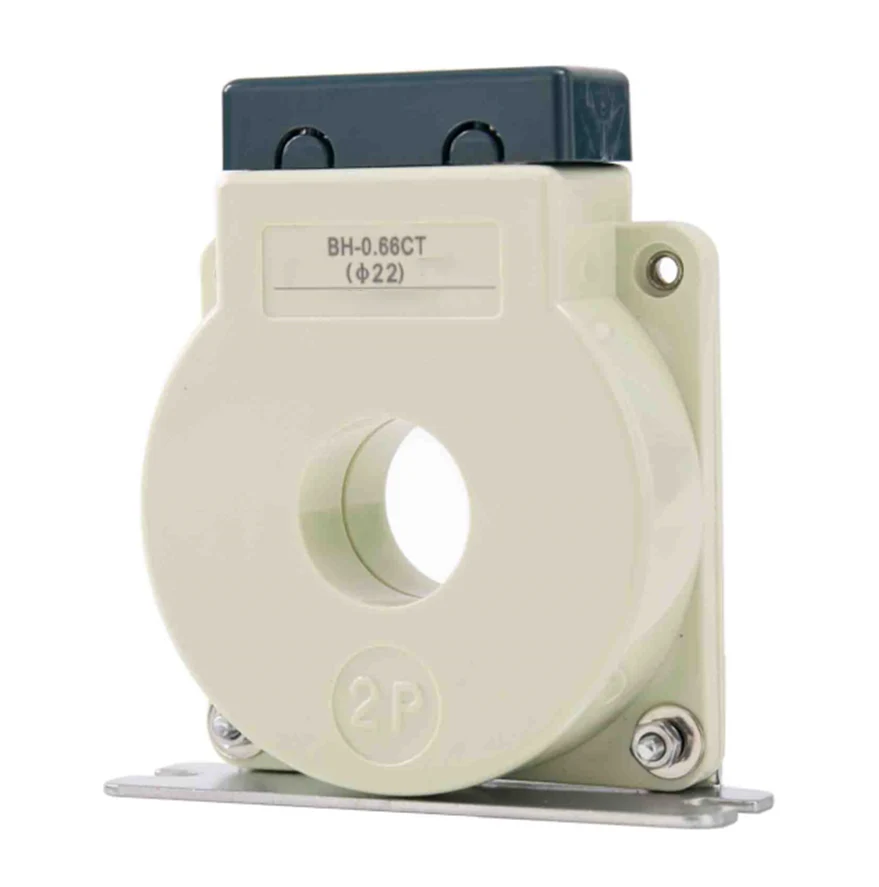

Текущите трансформатори на серия V от серия V са проектирани за прецизно измерване и мониторинг на ток в електрически системи с ниско напрежение. Тези трансформатори се използват широко в управлението на енергията, разпределението на електроенергията и индустриалните приложения, осигурявайки надеждни и точни показатели.
. Висока точност: BH-0.66 Series V предлага изключителна точност на измерване, отговаряща на международните стандарти за настоящите трансформатори.
. Компактен дизайн: Неговата компактна и лека конструкция позволява лесна инсталация в ограничени пространства.
. Широки ток -обхват: Подходящ за широк диапазон от измервания на тока, което го прави универсален за различни приложения.
. Устойчива конструкция: Изградена с висококачествени материали, осигуряване на дългосрочна надеждност и съпротива на факторите на околната среда.
. Спазване на безопасността: Съответства на съответните стандарти за безопасност и ефективност, осигурявайки спокойствие в критичните приложения.
• Системи за управление на енергията
• Мрежи за разпределение на електроенергия
• Индустриална автоматизация
• Системи за възобновяема енергия
Технически спецификации:
• Номинално напрежение: 0,66 kV
• Честота: 50/60 Hz
• Клас за точност: 0,5, 1.0
• Ниво на изолация: 3 kV
• Работна температура: -25 ° C до +70 ° C
Кръгъл прозорец, с прозорец шей от φ15 toφ130.Fitssingle и множество кабели. Основно се използва за инструментация и измерване. Flame Retardant PC корпус.

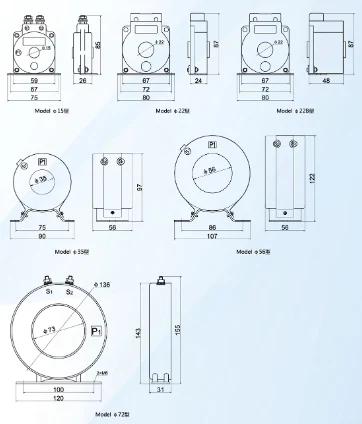

| Модел | Очертание на очертанията (mm) | Размер на прозореца (mm) | Инсталационно измерение (mm) | Инсталационен метод | ||
| W | H | D | Φ | M | ||
| Φ15 | 59 | 85 | 26 | 15 | I | |
| Φ22 | 67 | 87 | 24 | 22 | 72 | H |
| φ22b | 67 | 87 | 48 | 22 | 72 | H |
| Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| Φ56 | 107 | 122 | 56 | 56 | 86 | H |
| Φ72 | 120 | 155 | 31 | 73 | 100 | H |
| Модел | Φ15 | Φ22 | φ22b | Φ35 | Φ56 | Φ72 | |
| Диаметър на кабела | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
| Клас за точност | 0.5 1 | 0.5 1 | 0.2 0.5 1 | 02 0.5 1 | 0.2 0.5 | 0.2 0.5 | |
| Първичен ток/вторичен Ток (а) |
Номинална тежест (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
