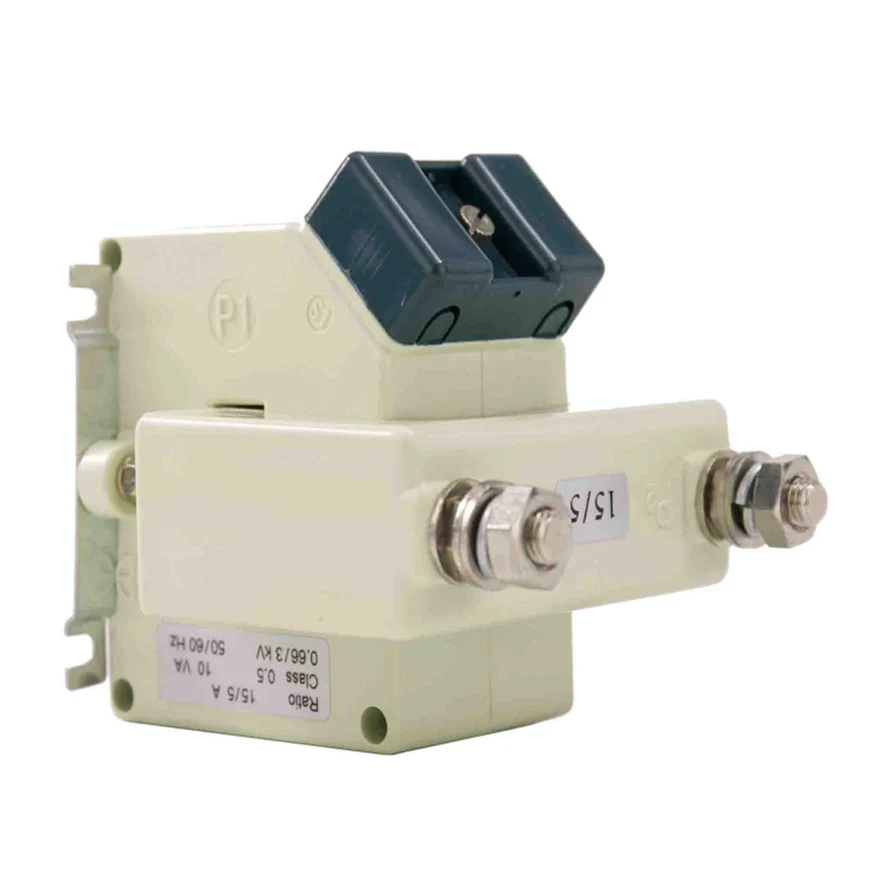

Текущите трансформатори на BH-0.66 серия G са проектирани да отговарят на взискателните изисквания на съвременните електрически системи, предлагащи висока точност, надеждност и издръжливост. Тези трансформатори се използват широко при приложения за измерване на енергия, защита и контрол в различни индустрии.
Високо прецизно измерване:
Текущите трансформатори на BH-0.66 серия G осигуряват изключителна точност, като гарантират надеждно измерване на тока както в системите с ниска и висока мощност.
Компактен и здрав дизайн:
С компактен и лек дизайн тези трансформатори са лесни за инсталиране и интегриране в съществуващите системи. Здравата конструкция гарантира дългосрочна ефективност дори в предизвикателна среда.
Широка текущ диапазон:
Серията поддържа широк спектър от първични токове, което го прави подходящ за различни приложения, от жилищни до индустриални условия.
Безопасност и съответствие:
Съответстващи на международните стандарти, текущите трансформатори на BH-0.66 серия G са проектирани с предвид безопасността, като гарантират надеждна работа и защита срещу електрически разломи.
Универсални приложения:
Идеални за използване при измерване на енергия, мониторинг на мощността и защитни релета, тези трансформатори са универсални и адаптивни към различни електрически системи.
• Номинално напрежение: 0,66 kV
• Честота: 50/60 Hz
• Клас за точност: 0,2, 0,5, 1.0
• Основен текущ диапазон: до 5000A
• Вторичен ток: 1А или 5А
• Клас на изолация: Клас А или клас Б
• Опции за монтаж: DIN релса, панел или монтаж на отвора
Приложения:
• Системи за измерване на енергия и фактуриране
• Мониторинг на качеството на мощността
• Системи за защита и контрол
• Индустриална автоматизация
Тип свързващ тел. Основно се използва за инструментация и метриране на ток по -малко от 400 -мача. Висока точност клас и големи тежести, няма нужда от мултиплавабилна кроза пеене.

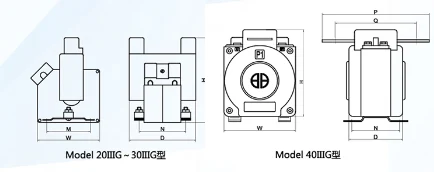

| Модел | Очертание на очертанията (mm) | Ирсталационна димера (mm) | Умение на димер (мм) | Инсталационен метод | ||||||
| W | H | D | M | N | P | Q | M (φ) | |||
| 20 counn | 70 | 115 | 75 | 53 | 54 | M5 | J | |||
| 30iiig | 93 | 116 | 90 | 57 | 63 | M5 | K | |||
| 40iiig | 100a | 97 | 132 | 70 | 64 | 66 | 145 | 110 | Φ10 | L |
| 250a | 175 | 140 | Φ10 | L | ||||||
| 300a | 180 | 145 | Φ13 | L | ||||||
| 400a | 190 | 150 | Φ13 | L | ||||||
| Модел | 20 counn | 30iiig | 40iiig | |
| Клас за точност | 0.5 1 | 0.2 0.5 | 02 0.5 | |
| Първичен ток/вторичен Ток (а) |
Номинална тежест (VA) | |||
| 5 | 5 | 5 10 | 5 10 | 10 15 |
| 10 | 5 10 | 5 10 | 10 15 | |
| 15 | 5 10 | 5 10 | 10 15 | |
| 20 | 5 10 | 5 10 | 10 15 | |
| 25 | 5 10 | 5 10 | 10 15 | |
| 30 | 5 10 | 5 10 | 10 15 | |
| 40 | 5 10 | 5 10 | 10 15 | |
| 50 | 5 10 | 5 10 | 10 15 | |
| 60 | 5 10 | 5 10 | 10 15 | |
| 75 | 5 10 | 5 10 | 10 15 | |
| 100 | 5 10 | 5 10 | 10 15 | |
| 150 | 5 10 | 10 15 | ||
| 200 | 10 15 | |||
| 250 | 10 15 | |||
| 300 | 10 15 | |||
| 400 | 10 15 | |||
