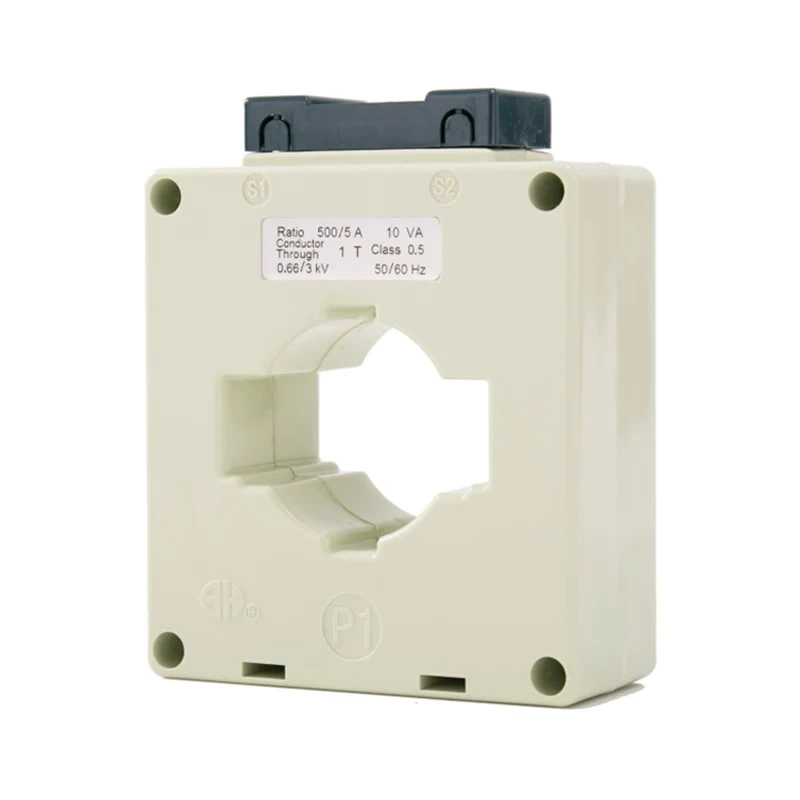

Текущите трансформатори на BH-0.66 Series I са прецизни инструменти, предназначени за точно измерване и мониторинг на електрически токове в различни промишлени приложения. Тези настоящи трансформатори са изградени с висококачествени материали и усъвършенствана технология, за да осигурят надеждна ефективност и дългосрочна издръжливост.
. Висока точност: Текущите трансформатори BH-0.66 Series I предлагат висока точност при текущо измерване, което ги прави подходящи за критични приложения, където прецизността е от съществено значение.
. Широко обхват на приложение: Тези текущи трансформатори могат да се използват в широк спектър от индустриални настройки, включително разпределение на енергия, управление на енергията и мониторинг на оборудването.
. Компактен дизайн: Компактният дизайн на текущите трансформатори на BH-0.66 IS позволява лесна инсталация в тесни пространства, без да се компрометира производителността.
. Силно строителство: Изградени за издържане на тежки работни условия, тези настоящи трансформатори са трайни и надеждни дори в предизвикателна среда.
. Лесна интеграция: Текущите трансформатори на BH-0.66 Series I са предназначени за лесна интеграция в съществуващите електрически системи, което ги прави идеални за модернизиране или надграждане на проекти.
Правоъгълна форма със стъпаловиден прозорец за прилягане на автобусна лента, както и единични или многократни. Възможните приложения са измервателни и инструменти, пълни с епоксидна смола вътре в корпуса. Пълен, пълен диапазон на съотношение с шест размера за повече избор на приложения.
|

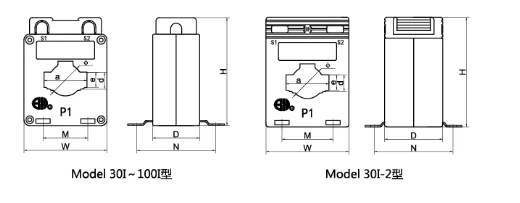

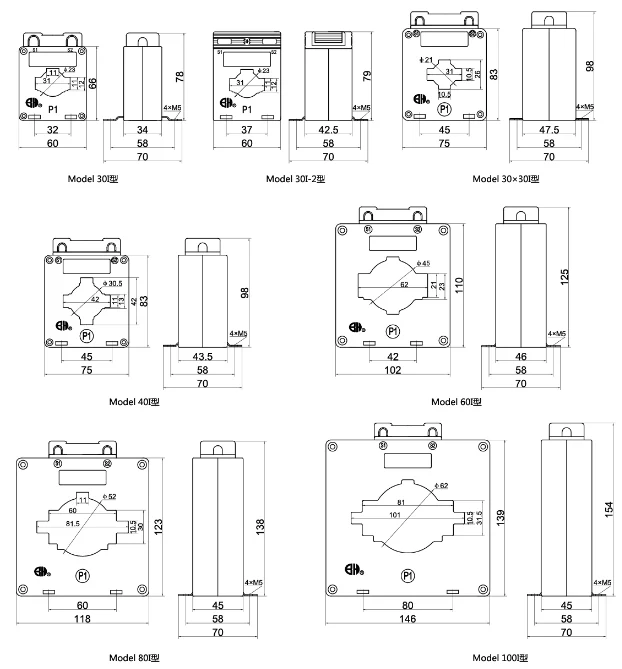

Модел |
Очертание на очертанията (mm) | Размер на прозореца (mm) | Инсталационно измерение (mm) | Инсталационен метод | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | A B C E. |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | A B e | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A b c e |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A b c e |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A b e | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A b e | ||
| 30i-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A b e |
| Модел | 30i | 30x30i | 40i | 60i | 80i | 100i | 30i-2 | |
| Диаметър на кабела | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| Макс Бушър размер/Qty | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| Клас за точност | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | 0,2s 0.5 1 | |
| Първичен ток/вторичен Ток (а) |
Номинална тежест (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2.5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2.5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2.5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2.5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2.5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2.5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
